微納代工/Foundry Services
我司為那些只需要在自己的晶圓上執行高質量的單單元工藝的客戶提供廣泛的附加加工服務。
我司為我們的鍵合BSOI和CSOI晶圓提供高分辨率SAM（掃描聲學顯微鏡成像），這也可以作為客戶自己的鍵合晶圓的服務提供。SAM檢測提供了一種對粘接界面進行無損成像的方法。與傳統的超聲波檢測方法、紅外顯微鏡和X射線顯微鏡等常見的無損檢測方法相比，掃描聲學顯微鏡對像素、線對線掃描試樣表面，并用試樣換能器檢測從試樣中反射出的超聲波。我司 SAM檢測的檢測限在10um的橫向分層尺寸范圍內，分層高度在15nm范圍內。我司可以在直徑為100mm - 200mm的晶圓上提供高分辨率的整片晶圓掃描，像素尺寸小至20微米。晶圓的各個區域可以以更高的分辨率進行掃描。
我司將利用工程專業知識來開發工藝流程和CAD（計算機輔助設計）布局，用于開發一套新的掩?；驒M截面概念圖。
我司的工藝的流程在IATF 16949制造環境中運行，受到嚴格的統計過程控制（SPC）控制，并在先進CMOS要求的污染標準公差范圍內，為您提供完美的解決方案。所有這一切都得到了快速周轉服務和準時交貨的高度合規性的支持。
主要特點：
• 高品質
• 低成本
• 缺陷密度低
• 多層
• 可提供針對客戶要求的工藝流程
DRIE 蝕刻服務

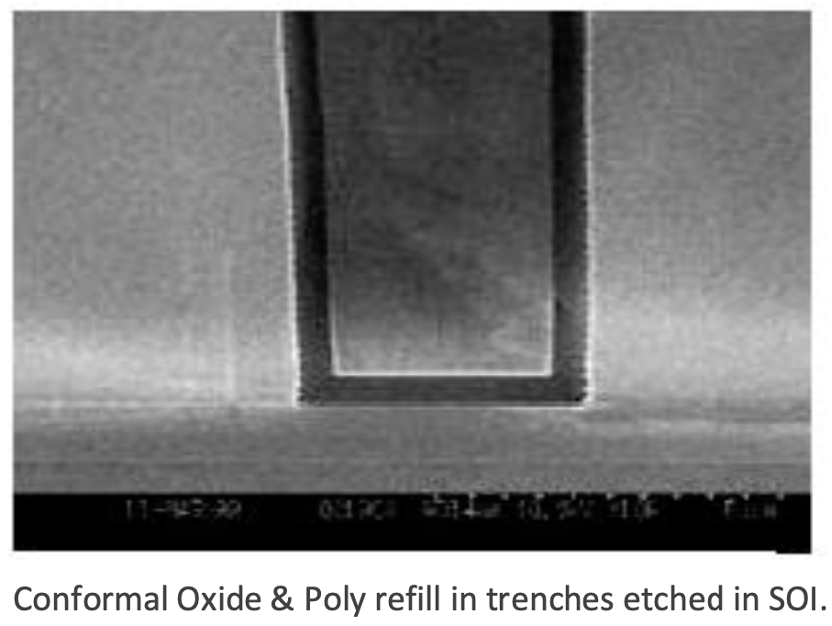

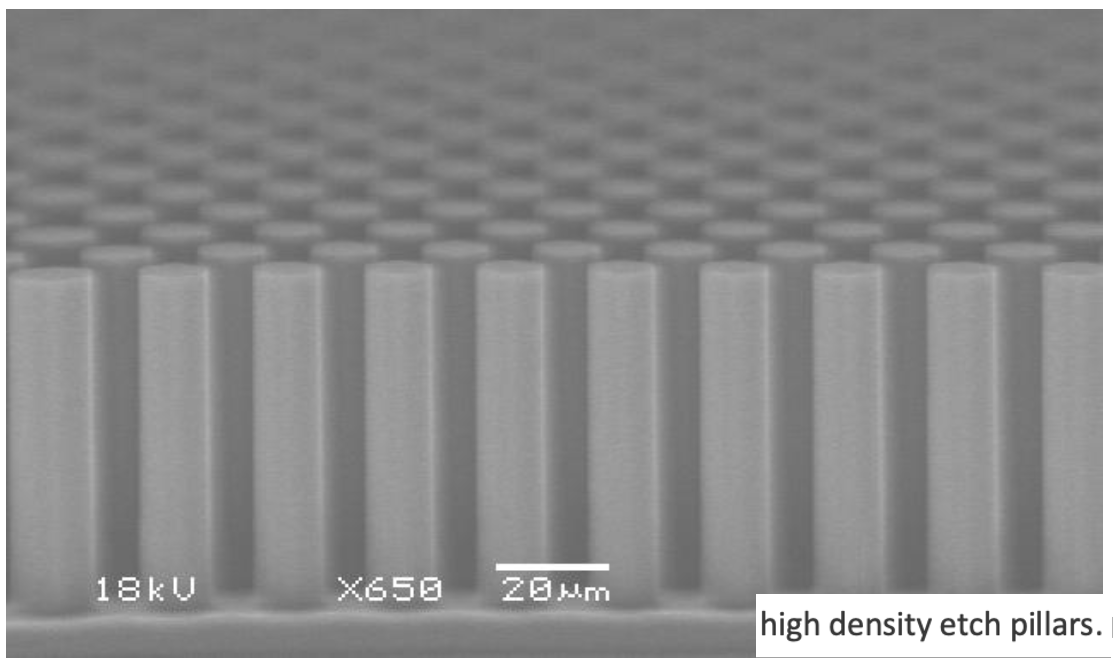

深溝槽刻蝕是lceMOS的核心技術。憑借在該領域 20 多年的經驗，我司可以提供最小特征尺寸為 2um 的 DRIE 硅蝕刻選項。在厚度達 300um 的 SOl 上，縱橫比為 20.1 的溝槽。SOI上的laree面積模式，以及通過對塊狀硅和SOl進行晶圓蝕刻，曝光面積高達65%和高達500um的硅晶圓，縱橫比高達12：1。如果需要，我們的填充技術不僅可以確保溝槽完全填充，還可以為后續加工留下完全平坦的硅表面。下面顯示了我們可以做的一小部分示例。聯系我們的工程團隊，討論蝕刻深度、側壁角度、縱橫比、裸露蝕刻區域以及是否需要重新填充。
薄膜沉積和擴散
出色的工藝控制和一套高溫?zé)嵫趸蚅PCVD TEOS氧化物和LPCVD多晶硅使IceMOS為那些希望重新填充蝕刻特征或沉積熱或犧牲氧化物和大量n++摻雜或未摻雜的LPCVD多晶硅層的人提供了出色的設施。
| Process |
Diameter |
Min Thickness |
Max Thickness |
Tolerance (+/-) |
Notes |
| Dry Oxidation |
100mm, 125mm,
150mm & 200mm |
24nm |
200nm |
15% |
|
| Wet Oxidation |
100mm, 125mm,
150mm & 200mm |
100nm |
6000nm |
5% |
|
Undoped LPCVD
Polysilicon |
100mm, 125mm,
150mm |
200nm |
4500nm |
10% |
Per deposition |
Heavily doped
LPCVD
Polysilicon (n++) |
100mm, 125mm,
150mm |
200nm |
4500nm |
10% |
Per deposition |
| LPCVD TEOS |
100mm, 125mm,
150mm |
200nm |
6000nm |
5% |
Densification at
1050C optional |
