| Parameters range for Silicon on Sapphire (SOS) Epi Wafers |
| Wafer diameter |
76 mm, 100 mm, 150 mm |
| Orientation |
(1012) ± 1º (R-plane) |
| Substrate dopant |
- |
| Epi-layer thickness, µm |
0,3 – 2,0 |
| Epi-layer dopant |
Phosphorous, Boron |
| Epi-layer resistivity, Ohm.cm |
|
| n-type |
according to spec. |
| p-type |
1,0 – 0,01 |
5-6硅的異質外延
隨著大規模、超大規模集成電路的進展,外延技術的應用越來越廣泛,除了在硅襯底上進行硅的同質外延之外,還發展了在藍寶石、尖晶石襯底上進行硅的“SOS”外延生長和在絕緣襯底上進行硅的“SOI”異質外延。在本節簡要地介紹這兩種技術和SiGe/i
5-6-1 SOS技術
SOS是“Silicon On Sapphire和“Silicon On Spinel”的縮寫,也就是在藍寶石或尖晶石襯底上外延生長硅。
藍寶石(a-Al2O3)和尖晶石(MgO·Al2O3)是良好的絕緣體,以它們?yōu)橐r底外延生長硅制作集成電路,可以消除集成電路元器件之間的相互作用,不但能減少漏電流和寄生電容,增強抗輻射能力和降低功耗,還可以提高集成度和實現雙層布線,是大規模、超大規模集成電路的理想材料。
1.襯底材料的選擇

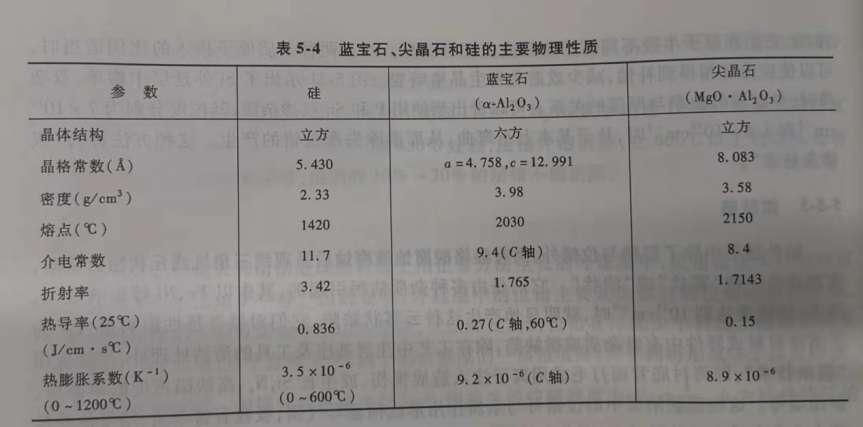

在選擇異質外延襯底材料時,首先要考慮的是外延層與襯底材料之間的相容性。其中晶體結構、熔點、蒸氣壓、熱膨脹系數等對外延層的質量影響很大,其次還必須考慮襯底對外延層的沾污問題。目前,作為硅外延的異質襯底最合適的材料是藍寶石和尖晶石。表5-4列出了這兩種材料與硅的一些主要的物理性質,以供比較。
從晶體結構來看,藍寶石是六方晶系,尖晶石是立方晶系,并且三個硅晶胞和兩個尖晶石晶胞相吻合,兩者沿(100方向計算的失配為0.7%。但是用火焰法制備的尖晶石多半是富鋁的,這種尖晶石的晶格常數隨Al2O3的含量增加而減小,結果失配增大另一方面,襯底和外延層的熱膨脹系數相近是得到優良異質外延層的重要因素之一。如果相差較大,在溫度變化時會在界面附近產生較大的應力,使外延層缺陷增多,甚至翹曲,從而影響材料和器件的性能及熱穩定性。
113
從晶格匹配、熱匹配、減少自摻雜和電容效應等方面來考慮,尖晶石是比藍寶石更好的襯底材料。然而,尖晶石上硅外延層的性質強烈地依賴于襯底組分,而其組分又因制備方法和工藝條件不同而異。因此,雖然在尖晶石襯底上可以得到優于藍寶石襯底上的硅外延層,但由于再現性差,加上藍寶石的熱導率高,制備工藝比較成熟所以當前工業生產上廣泛使用藍寶石作硅外延襯底。
2.SOS外延生長
SOS外延生長的設備和基本工藝過程與一般硅同質外延相同。襯底的切磨拋及清洗也大體相同,只是藍寶石比硅硬,磨、拋時間要長一些。
SOS外延生長時,值得注意的是自摻雜效應比較嚴重,因?yàn)樵谕庋由L的條件下,襯底表面將發生如下反應:
Al2O3(s)+2HCl(g)+2H2(g)=2A1Cl(g)↑+3H20(g)
低價鋁的氯化物是氣態,它使襯底被腐蝕,導致外延層產生缺陷。另外,H2和淀積的硅也會腐蝕襯底,其反應為:
2H2(g)+al2O3(s)=al20(g)↑+2H2(g)
5Si(s)+2al2O3(s)=al20(g)↑+5Si(g)↑+2Al(s)
在襯底表面尚未被Si完全覆蓋(至少外延層長到10~20nm)之前,上述腐蝕反應都在進行。在襯底表面被覆蓋之后,這些腐蝕反應還會在襯底背面發生。造成A1O等沾污。此外,由于襯底表面被腐蝕,會增加外延層中的缺陷,甚至局部長成多晶。因?yàn)镾iCl4對襯底的腐蝕大于SiH4,所以SOS外延生長,采用SiH4熱分解法更為有利。
為了解決生長和腐蝕的矛盾,可采用雙速率生長和兩步外延等外延生長方法。雙速率生長法是先用高的生長速率(1~2μm/mn),迅速將襯底表面覆蓋(生長100~200nm)。然后,再以低的生長速率(約0.3m/min)長到所需求的厚度。
兩步外延法是綜合利用SiH4/H2和SiCl4H2兩個體系的優點。即第一步用SiH4/H2體系迅速覆蓋襯底表面,然后第二步再用SiCl4/2體系接著生長到所要求的厚度。
SOS外延生長由于襯底表面機械損傷以及生長組分和襯底之間的腐蝕作用晶格失配、價鍵不當、應變效應等因素,不可避免地在外延層中引入高密度的位錯、孿晶、晶粒間界等晶格缺陷。這些缺陷與Cu、Fe等重金屬雜質作用,在禁帶中形成一系列深能級。此外,在外延層中還存在著A1局部析出及其氧化物等晶體缺陷,它們起復合、散射和俘獲中心的作用使載流子濃度、遷移率和少數載流子壽命下降,因此SOS外延層的質量趕不上同質外延層,而且外延層越薄性能越差。盡管如此,SOS材料大體上還是能滿足MOS器件的要求,今后,提高SOS外延層的晶體完整性,降低自摻雜,使其性能接近同質硅外延層的水平并且有良好的熱穩定性,是SOS技術發展的重要課題。
