絕緣片/SOI
絕緣片/SOI
SOI 技術作為一種全介質隔離技術，有著許多體硅器件不可比擬的優勢，如低功耗（泄漏電流?。?、速度快（寄生電容?。?、抗干擾強、集成密度高（隔離面積小）等特點。經過幾十年的發展，SOI 材料的制備技術，直接鍵合和智能剝離技術成為現階段的主流技術。SOI 元器件的特征尺寸，由 1μm 跨越到 12 nm，得到廣泛應用，涵蓋射頻、汽車電子、電源管理等領域。雖然由于歷史原因以及 SOI 技術本身的一些限制，導致 SOI 技術沒有完全超越傳統體硅技術。分析 SOI 技術的發展歷史、材料制備、技術應用、面臨的挑戰及未來趨勢。
智能剝離；射頻 SOI；FD SOI；功率 SOI。
下載PDF
商品詳情
SOI, 絕緣片,鍵合片,絕緣上的硅

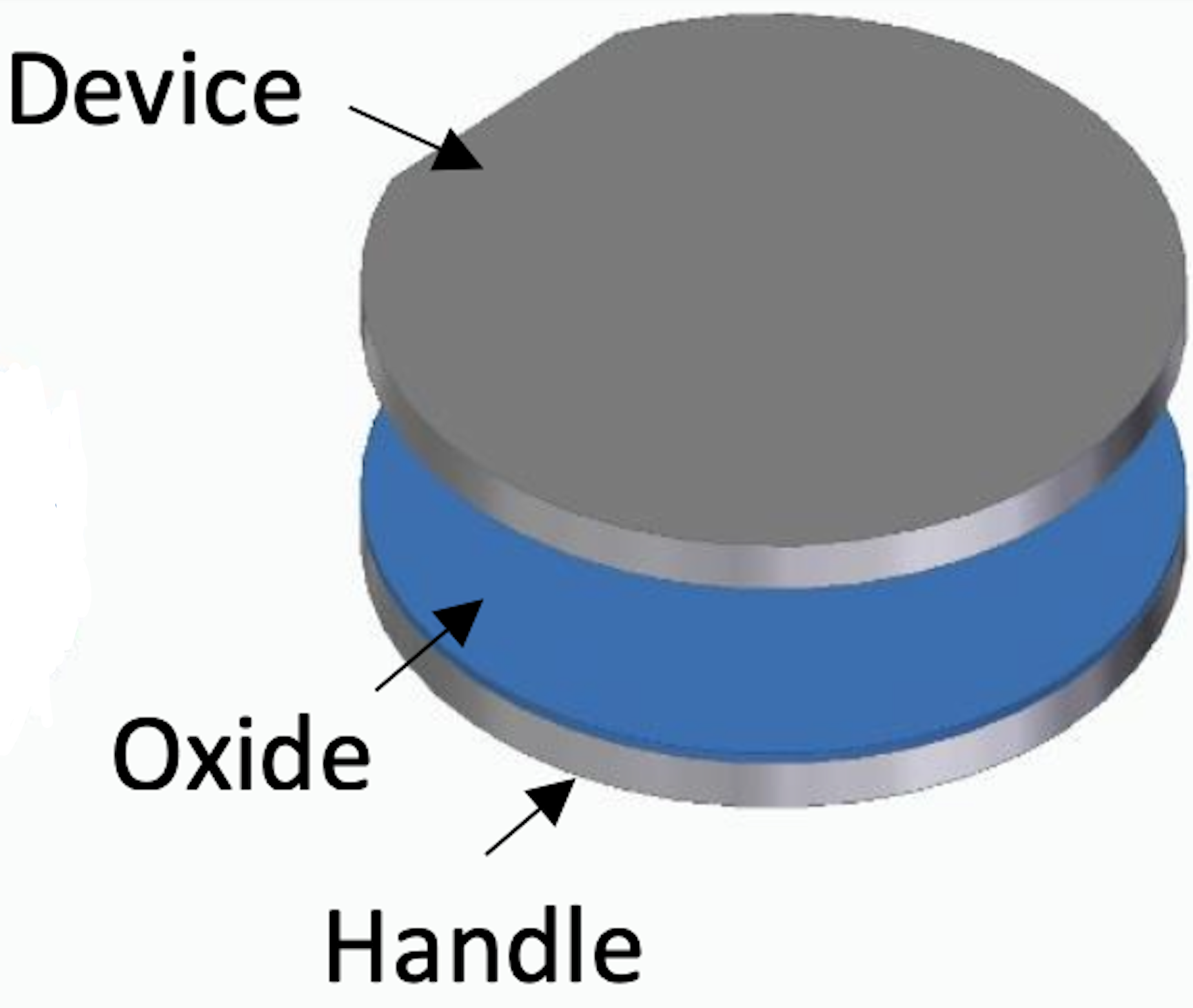

PLUTO 是 100-200mm 厚膜絕緣體硅晶圓的領先供應商，適用于各種 IC 和 MEMS 應用。憑借 20 多年的 SOI 制造經驗，我們提供令人印象深刻的規格范圍，這是市場上最廣泛的規格范圍之一。
我們?cè)诟鞣N SOl 基材方面擁有豐富的經驗，我們技術精湛的應用工程團隊可以幫助您選擇滿足您要求的最佳參數組合，確保您獲得適合您應用的完美定制 SOl 解決方案。
通過在精益六西格瑪環境中不斷改進我們的流程，PLUTO 提供世界一流的產品質量、有競爭力的成本結構以及快速的周轉時間，使 PLUTO 成為您理想的 SOl 合作伙伴。



Diameter 4"  5"  6"  8"
Device Layer Dopant Boron, Phos, Arsenic, Antimony, Undoped
Orientation  <100>, <111>
Type SIMOX, BESOI, Simbond, Smart-cut
Resistivity  0.001-20000 Ohm-cm
Thickness (um) >1.5
TTV <2um
BOX Layer Thickness (um) 0.2-4.0um
Uniformity <5%
Substrate Orientation  <100>, <111>
Type/Dopant P Type/Boron , N Type/Phos,  N Type/As, N Type/Sb
Thickness (um) 200-1100
Resistivity  0.001-20000 Ohm-cm
Surface Finished P/P, P/E
Particle <10@.0.3um


應用
我們定制的SOl解決方案用于以下領域：
先進的壓力傳感器
加速度 計
陀螺儀 微流體/流量傳感器
射頻MEMS射頻
MEMS/光學MEMS
光電子學
智慧用電
高級模擬IC
麥克風
奢華腕表

終端市場：
電信
醫療
汽車
消費者
儀表



3.4.16.4絕緣層 上的硅SOI (Silicon-On-Insulator, SOI)
SOI是指把一層薄薄的硅單晶覆蓋在由二氧化硅或玻璃做成的絕緣體之上(因此被命名為“絕緣襯層上的硅”，常簡稱作SOI), 其與僅僅構建在一塊簡單的硅片上相比，在SOI薄層上構建的晶體管，其運算速度更快、功耗更低。
1998年8月3日，美國IBM公司宜布在世界上首次利用一種新的半導體村底一絕緣硅(SOI)。用SOI技術成功地研制出高速、低功耗、高可靠的微處理器芯片。其與常規的CMOS技術相比，采用SOI技術，使其晶體管開關時間比使用硅襯底減少了20%~ 25%。使芯片的功能提高了35%。又一次實現了摩爾定律中有關性能的跳躍發展[85]。
2000年，IBM公司宣布AS/400是第-一個 使用基于SOI微處理器芯片的計算機系統[86]。
由于工作速度提高了20%,相當于在使用塊硅技術的條件下，把電路工藝水平從線寬o.22μm提高到o.18μm技術水平。這就基味著在使用相同光刻技術的情況下，sol襯底技術可以使IBM公司在處理速度領先業界--代的水平。
絕緣層上的硅sol是近幾年開發、研制出來用于制備抗輻射、低壓低功耗、耐高溫(其電路可在大于300匯環境下工作)、高速集成電路的首選材料，如今通常被國際上公認為是“21世紀的硅，集成電路技術"[87,88]。
SOI材料的種類及制備方法較多，主要有[89]: 在藍寶石上進行硅外延技術;區熔再結晶ZMR技術;多孔氧化硅全隔離FIPOS技術;硅片直接鍵合SDB (Silicon-Wafer Direct Bonding)與背面腐蝕BESOI (Bonded and Etched-back) 技術;注氧隔離SIMOX(Separation by Implanted Oxygen)技術;以及最近才發展起來的氫注人剝離鍵合(Smart-Cut) 技術等。目前最有競爭力的SOI制備技術是注氧隔離技術、硅片直接鍵合SDB技術和氫注人剝離鍵合技術。
(1)注氧隔離技術I它是采用大劑量氧離子注人到硅片表面內，然后進行高溫退火，最后得到在單晶硅表層內形成SiO2埋層的SOI材料。其制備過程見圖3-109所示。

” SOI,埋層
大劑量氧離子注入
硅(厚0.1~0.5um) (厚 0.2~0.8um)
、
高溫退火〉1300C
圖3-109


SIMOX制備過程

一般講，退火溫度越高，所制備的SOI材料質量越好。退火溫度一般在1300C左右。
采用注氧隔離SIMOX技術制備的s0I材料的主要缺陷是位錯。如其位錯密度越低，則其質量也就越好。
目前國外采用注氧隔離SIMOX技術，已能提供出直徑200mm、位錯密度小于103cm -2的商用SOI材料。

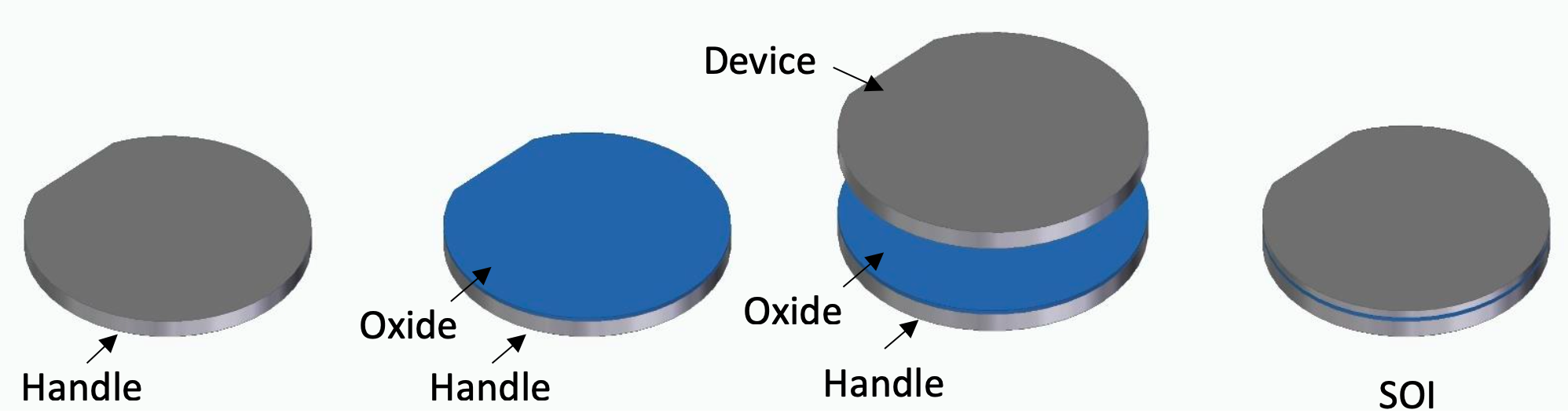

 (2)硅片直接鍵合SDB技術它是將 其中的一個表面經過熱氧化生長工藝生長一層具有一定厚度的siO2層的兩片拋光硅片，漫人具有適當配比的酸性溶液中進行親水處理，使硅片表面被硅醇基所覆蓋，依靠硅片之間的羧基的相互作用而達到緊密結合，再將鍵合好的硅片置于有氮?dú)獗Ｗo(hù)的高溫爐內加熱到700C左右，使其界面發生脫水反應，讓硅片界面形成Si- -O- -Si 結構，然后再將爐溫度升到1000°C以上，以達到兩硅片之間的完全鍵合，見圖3-110所示。


表面減薄(膺/拋光)
硅片
高溫鍵合
SiO2層
“SiO2層、
≥1000C
圖3-110硅片直接鍵合SDB技術制備過程示意圖



鍵合后的一個硅片還要將其厚度從500μm左右進行表面減薄處理(磨/拋光)到幾微米或更薄，以滿足制備SOI器件或電路的要求。

(3)氫注人剝離鍵合技術氫注入剝離鍵合 技術，是法國LETI公司的M.Bruel等提出的[90]。其原理是利用H+注人后在硅片中形成的氣泡層，將注氫片與另外一支撐硅片鍵合(兩個硅片之間至少有一片的表面有熱氧化SiO,覆蓋層)，經過適當?shù)臒崽幚硎棺淦瑥臍馀輰油暾验_，形成soI結構，最后對SOI片表面進行化學機械拋光。
目前都認為氫注入剝離鍵合技術是一種比較理想的SOI材料制備技術。
氫注人剝離鍵合技術的工藝過程見圖3-111所示。
目前國際上主要的SOI材料生產公司是法國SOITEC公司和美國IBIS公司。
法國SOITEC公司于1998年投資5千萬美元在法國Bernin建立了新的基地，以氫注入剝離鍵合技術為基礎，計劃在2002年SOI材料產量可達到100萬片/年，并計劃將直徑200mm的Smart Cut-SOI材料的產量由10萬片/年提高到30萬片/年。


氫離子注入
SiO2層
高溫鍵合
氣泡層
“ siO2層
熱處理
從氣泡層完整裂開
-SiO2層
硅片A
(表面進行化學機械拋光)
圖3-111氫注人剝離鍵合技術的工藝過程示意圖


美國IBIS公司主要采用大劑量氧離子注人機Ibis 1000 和Ad-vantox工藝，生產直徑100~200mm SIMOX-SOI材料。
據美國半導體協會RoseAssociatcs(LosAltos,CA)市場分析，到2005年國際市場上SOI材料的銷售將要達到硅材料市場的10%。
SOI硅片的需求，特別是高性能的以高速M(fèi)PU的薄膜sOI芯片為中心的需求量正在擴大。2001~2007 年的SOI硅片需求的年平均增長率約為47%，預測到2007 年相同硅片的50%.是直徑300mm硅片[91]。
隨著集成電路技術的不斷發展，所需用的硅片也已從純互補式金屬氧化物半導體(CMOS) 材質向SOI等低漏電材質開發、過渡，當前全球半導體大廠中已有不少投入SOI技術的研發工作，硅片的生產廠商亦可同時與SOI 生產廠商進行聯手合作。
日本三菱Materials公司和法國Ibis Technology公司相互聯手合作。注重SIMOX硅片的生產和銷售。
2000年末，法國IBIS和美國IBM聯手，以使用美國IBM技術的Advantox MLD (Modified Low Dose) 為基礎，由日本三菱住友硅業生產SIMOX硅片來應對市場的需求。德國WACKER公司讓日本新日鐵(現已被德國WACKER收購)開發ITOX- SIMOX硅片。此硅片在高溫下，通過內部氧化處理，使其氧化層(BOX)的品質得到了改善。
日本信越半導體公司和法國SOITEC公司聯手，法國SOI-TEC已擁有直徑200mm硅片年產100萬片以上的批量生產體系，并也已確立直徑300mm硅片批量生產的計劃。
ELTRAN公司、佳能公司于2001年發表直徑150mm、直徑200mmsOI硅片批量生產，月產1萬片左右和直徑300mmSOI硅片生產線的建設計劃。從2002年第二季度正式投產后，以年產16000片開始，并計劃到2003年，規模可達年產8萬片。
目前，美國IBM公司與日本東芝(Toshiba)、 新力(Sony)將共同開發90nm以下的SOI材料，意法微電子公司(ST Microe-lectronics)亦與荷蘭飛利浦半導體公司(Philips)、 臺積電等就SOI技術的開發將組成策略聯盟。
關于直徑300mm SOI硅片產品，德國WAKER-NSCE公司認為，目前能夠穩定供應的市場也只有由日本信越半導體、日本三菱住友硅業和德國WAKER三家公司。據美國SEMATECH和SELETE兩個國際半導體發展規劃組織公布的未來半導體工業發展技術路線，到2005年，半導體工業將著眼于直徑300 ~400mm硅基材料上。故制備大尺寸，改進、提高SOI材料的質量已成為國際著名半導體公司的戰略重點。
綜上所述，根據工藝技術的要求，選擇合理的硅單晶拋光片制備的加工工藝流程，例如按彩圖3所示(供參考)，配置相應的工藝設備及測試儀器，并選擇合理的硅片的加工工藝、技術和化學清洗工藝及進行科學、嚴格的生產管理，就可以獲得滿足線寬小于0.13~0.10μm IC工藝要求用、高質量的拋光片，預期可達到的技

術指標(水平)為:
GBIR<0. 50μm
SBIR (25X25)<0. 13( ~0.08)μm
SFQR (25X25)< <0.10( ~0.07)μm
表面顆粒>0. 12μm，<30個/片
表面金屬<109 原子/cm2
