絕緣片/SOI
空腔絕緣片/Cavity SOI

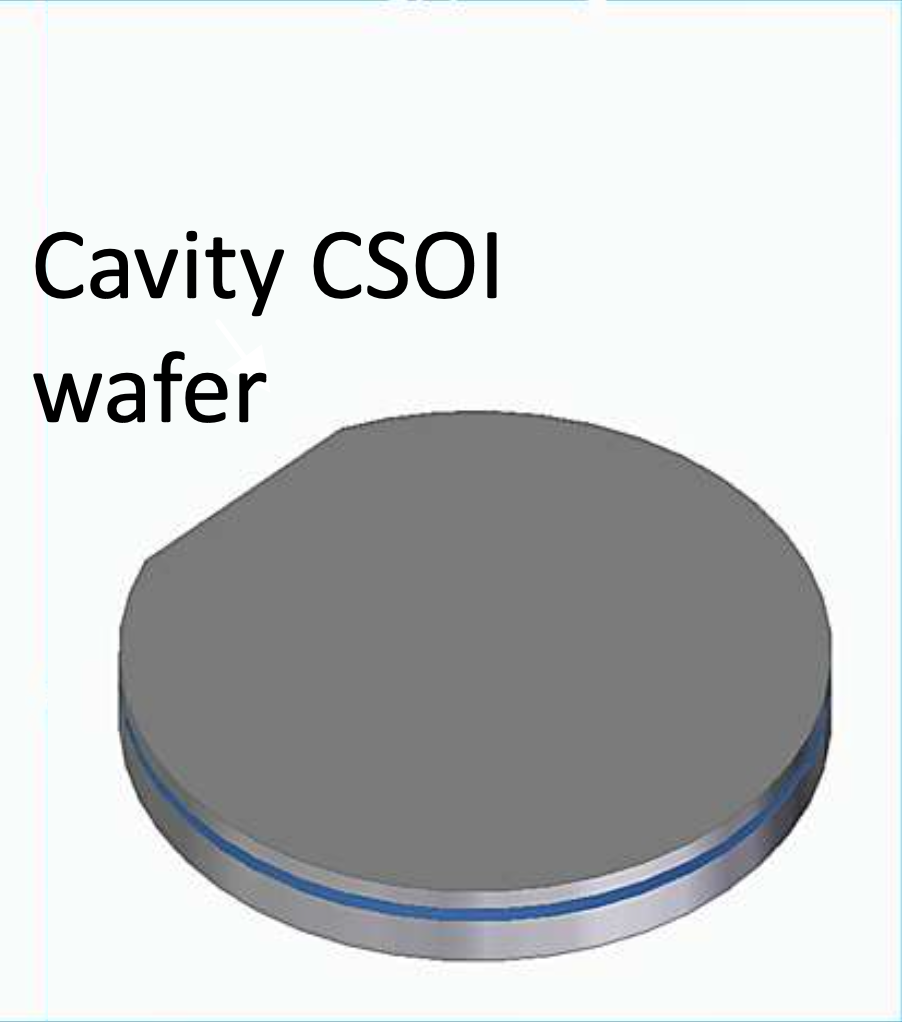

CSOI(Cavity-SOI,腔體SOI)是在SOI基礎上又進一步發展而來的一種基底形式。CSOI是將器件原本需要背面刻蝕出的懸空結構,在SOI制造過程中就做進去,形成腔體的形式。



下載PDF
商品詳情

空腔SOI,空腔鍵合片,CSOI,Cavity SOI

Pluto 是一家領先的100–150mm空腔鍵合SOI晶圓供應商,適用于各種MEMS應用。通過利用多年的深硅溝槽蝕刻專業知識和經驗,再加上我們先進的晶圓接合技術,可以將客戶對腔體的期望轉化為創新產品。

Pluto空腔鍵合SOI是嵌入硅膜下的預蝕刻特征。這為客戶設計師開發更智能的設備以滿足最苛刻的市場提供了機會。

Pluto空腔鍵合SOI是嵌入硅膜下的預蝕刻特征。這為客戶設計師開發更智能的設備以滿足最苛刻的市場提供了機會。

我們的空腔鍵合SOI解決方案使客戶能夠利用—

·Pluto卓越的粘接技術和專業知識。
·釋放時減少任何粘滯問題。
·簡化了制造流程。
·低成本腔SOI/Si-Si解決方案。
·圍繞客戶需求/下游應用的施工靈活性。

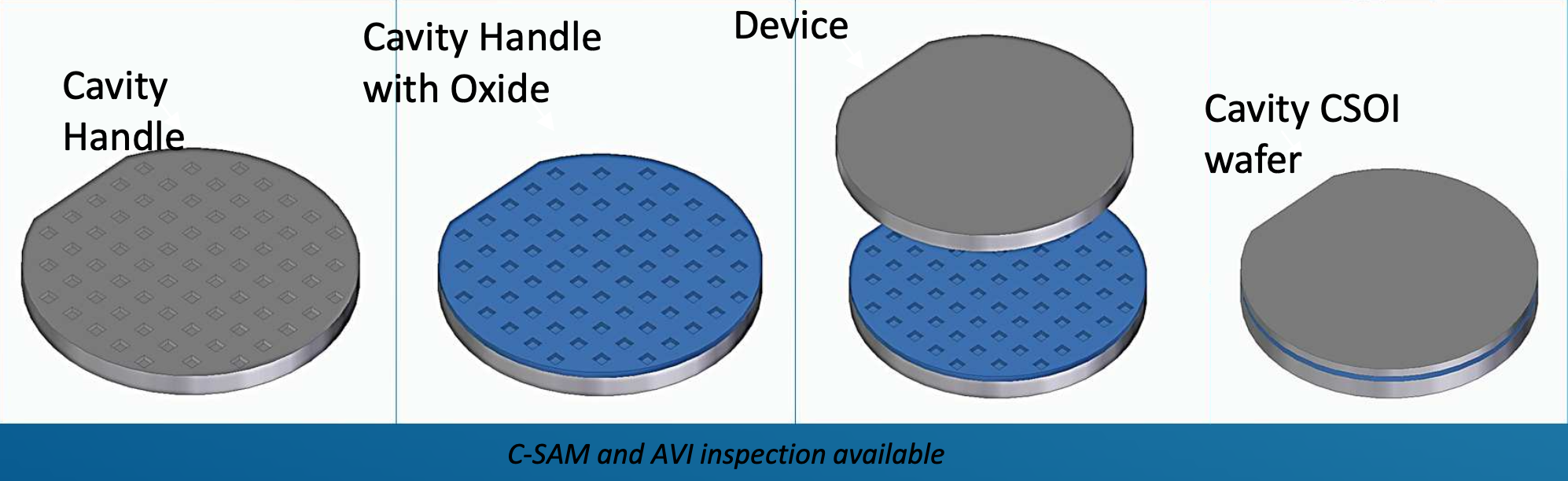

Pluto可以提供各種構建腔鍵合SOI解決方案的方法,以優化客戶的腔需求。可以根據需要包括C-SAM和AVI檢查。
我們還有一個額外的優勢,那就是將先進的功能融入到腔鍵合SOI解決方案中,這可能會開啟原本可能沒有考慮過的可能性。

CSOI(Cavity-SOI,腔體SOI)是在SOI基礎上又進一步發展而來的一種基底形式。CSOI是將器件原本需要背面刻蝕出的懸空結構,在SOI制造過程中就做進去,形成腔體的形式。
對于需要小孔徑背腔釋放的器件,例如PMUT來說,這是一個極大的工藝改良。相比于從SOI背 面進行數百μm的深硅刻蝕,一系列的刻蝕工藝會帶來性能不穩定、一致性差異等問題。而CSOI 在底硅刻蝕的深度只有最多幾十μm,工藝誤差小,腔體陡直度高。并且由于制造過程的真空環 境,做出來的腔體也是真空密閉的。這對于需要隔離空氣振動的聲學應用來說,是天然的真空腔體。




CSOI的基本結構
CSOI的制造工藝前面的工藝和SOI相同,
(a.) 雙拋硅晶圓。
(b.) 雙面熱氧。

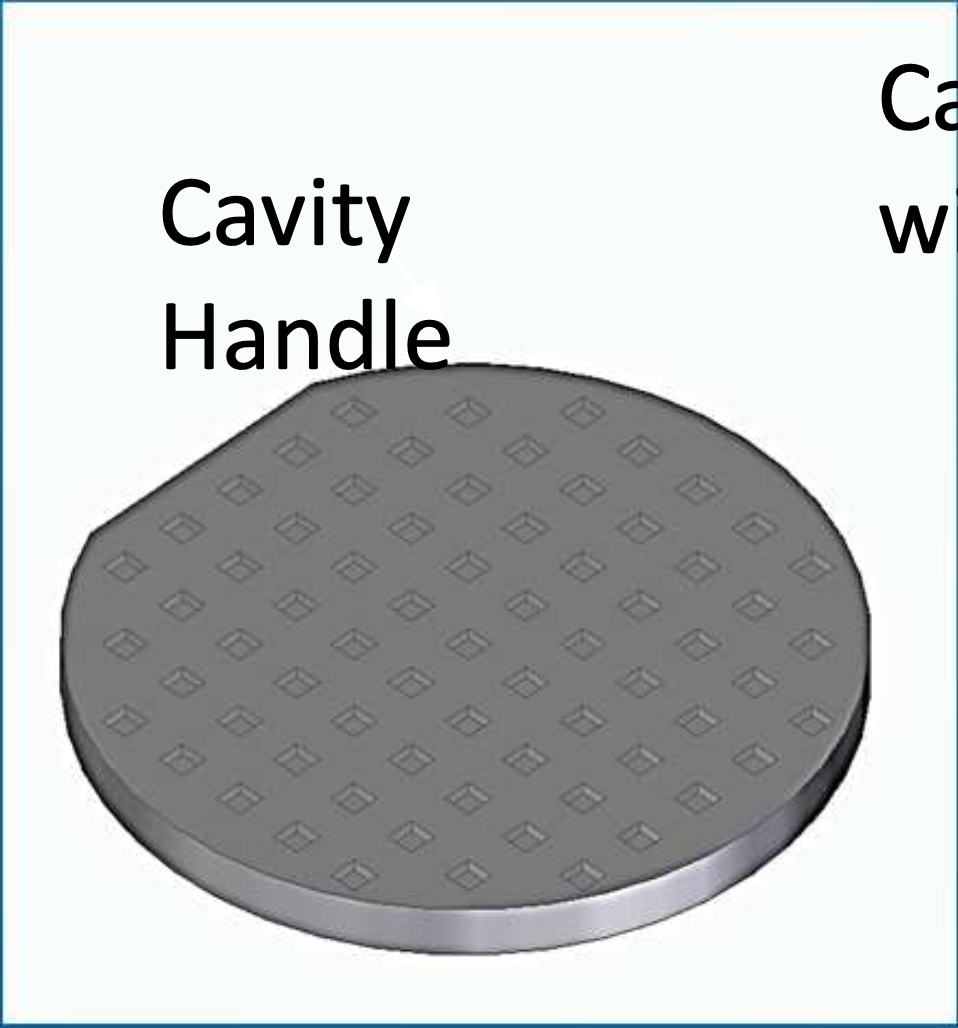

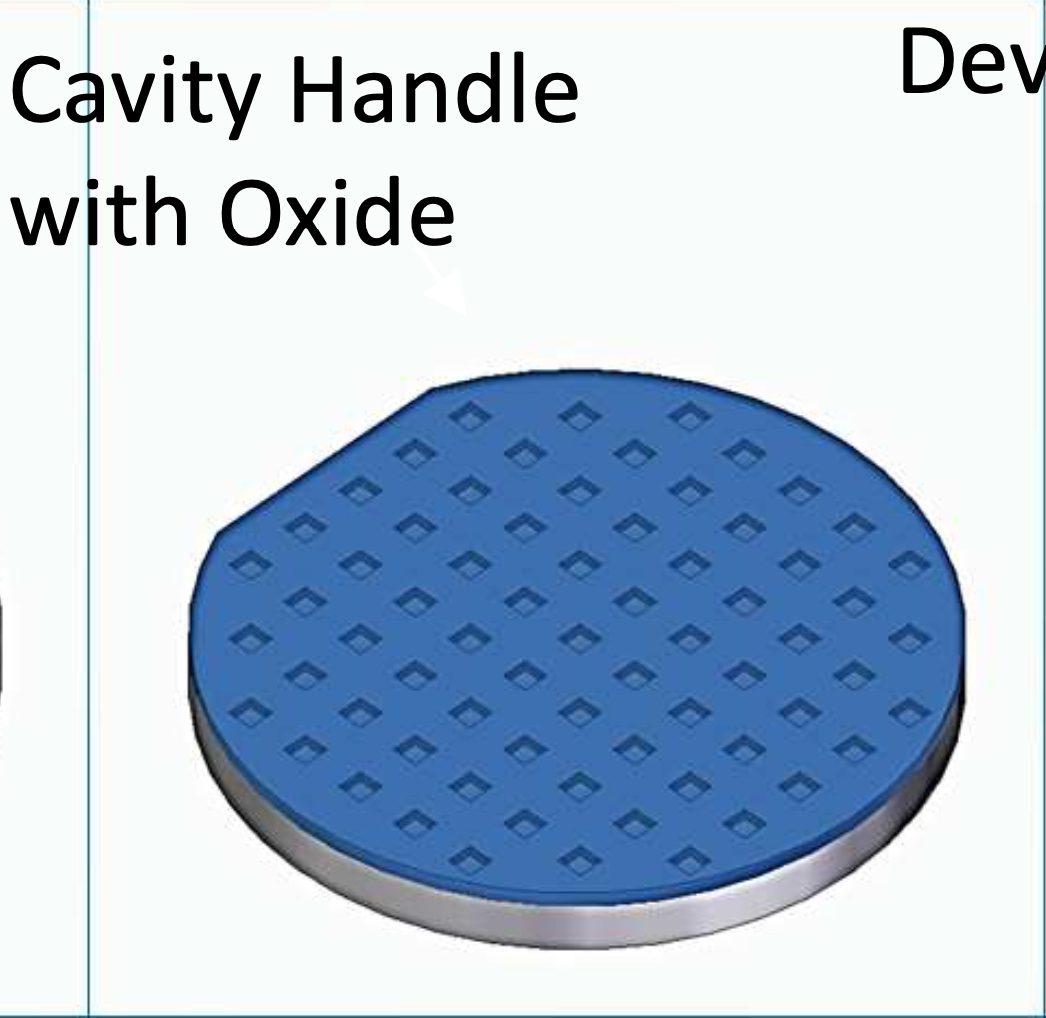

(c.) 隨后對埋氧層進行圖形化,器件背面的腔體圖形,包括對準標記都在此時完成圖形化。
(d.) 接著刻 蝕底硅上層,由于刻蝕深度很小,通常在幾μm到幾十μm,因此其陡直度和開口尺寸的精度都得 以保證。后面的工藝就又和SOI相同了,

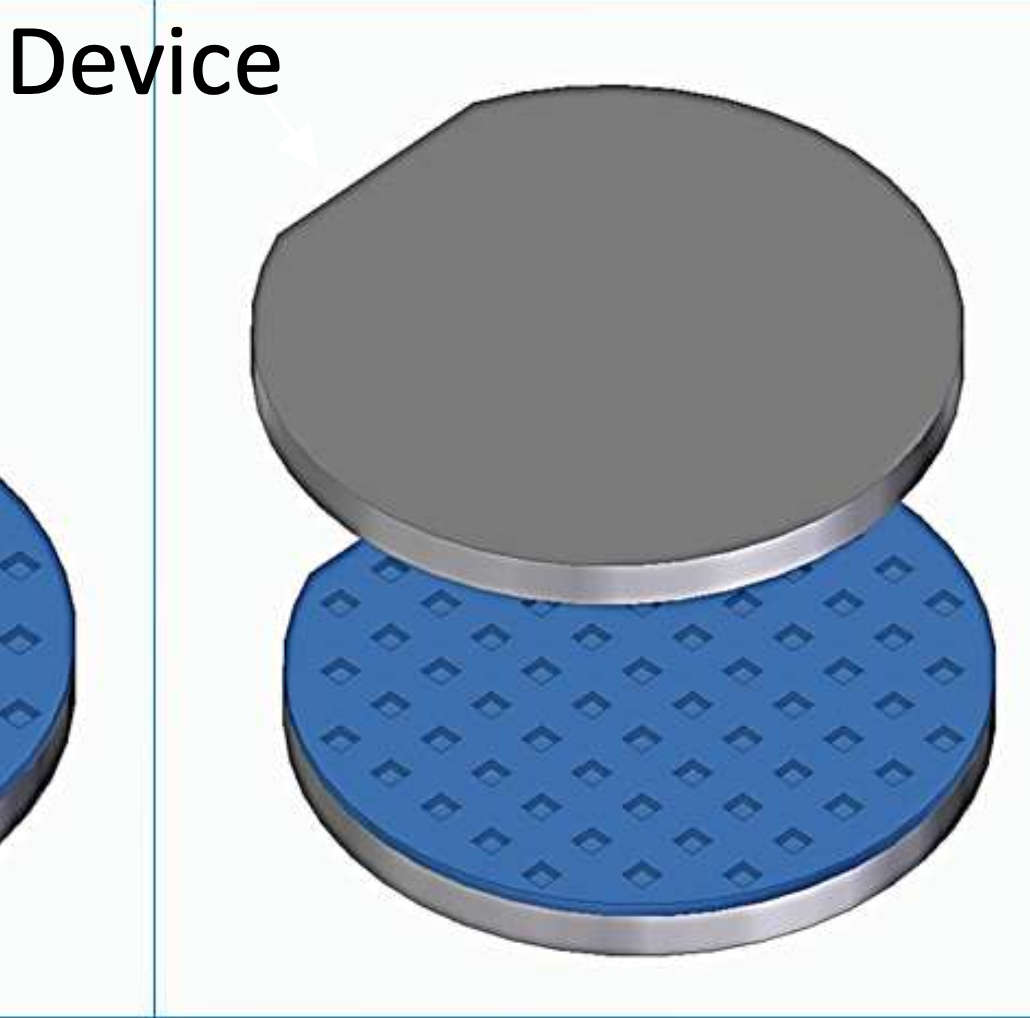

(e.) 頂硅晶圓的真空鍵合。
(f.) 減薄和拋光。




制造工藝流程
從制造過程可以看出,CSOI的腔體是做在底硅上的,而頂硅層是完整的。因此,這里可以得到 CSOI的另一個優點,在內部已做空腔的情況下,外部仍然保持整晶圓的完整性,這使得CSOI依 然可以作為生?各種材料的完整襯底。即使是PZT這樣對襯底平整度、粗糙度要求較高的壓電材 料,CSOI也兼容其制造工藝。







Parameter  Specification Range
Wafer Diameter  100, 125, 150 mm
Handle Layer Specifications
Handle Thickness  200–1100 µm
Handle Thickness Tolerance  ±5 µm
Stack Thickness  280–1150 µm
Dopant Type  N or P
Doping  N type: Phos, Red Phos, Sb & As
P type: Boron
Resistivity  0.001 – 10000 ?-cm
Growth Method  CZ, MCZ or FZ
Crystal Orientation  <100>, <111> or <110>
Backside Finish  Lapped/Etched or Polished
Buried Oxide Specifications
Thermally Oxidised Buried OxideThickness 0.2 – 4.0 µm grown on Handle, Device or both wafers
Device Layer Specifications
Device Layer Thickness  1.5 µm
Tolerance  ± 0.5 µm
Dopant Type  N or P
Doping  N type: Phos, Red Phos, Sb & As
P type: Boron
Resistivity  0.001 – 10000 ?-cm
Growth Method  CZ, MCZ or FZ
Crystal Orientation  <100>, <111> or <110>
Buried Layer Implant  N type or P type
Membrane Thickness/SOI Thickness  >2 µm
Membrane Tolerance  ± 0.5 µm
Cavity Span: Membrane Thickness  <50:1 µm (dependent on design)
Minimum Bonding Size Features  20 µm
Alignment Accuracy of Cavity to Alignment Marks ± 3 µm
Cavity Depth  1-30 µm @ +/-10%
  31-300 µm @ +/-20%
Cavity Location  Handle, Device or Buried Oxide


應用

我們定制的SOI解決方案用于以下領域:
先進的壓力傳感器慣性MEMS
微流體學
諧振器
麥克風

終端市場:
電信
醫學的
汽車
消費者
